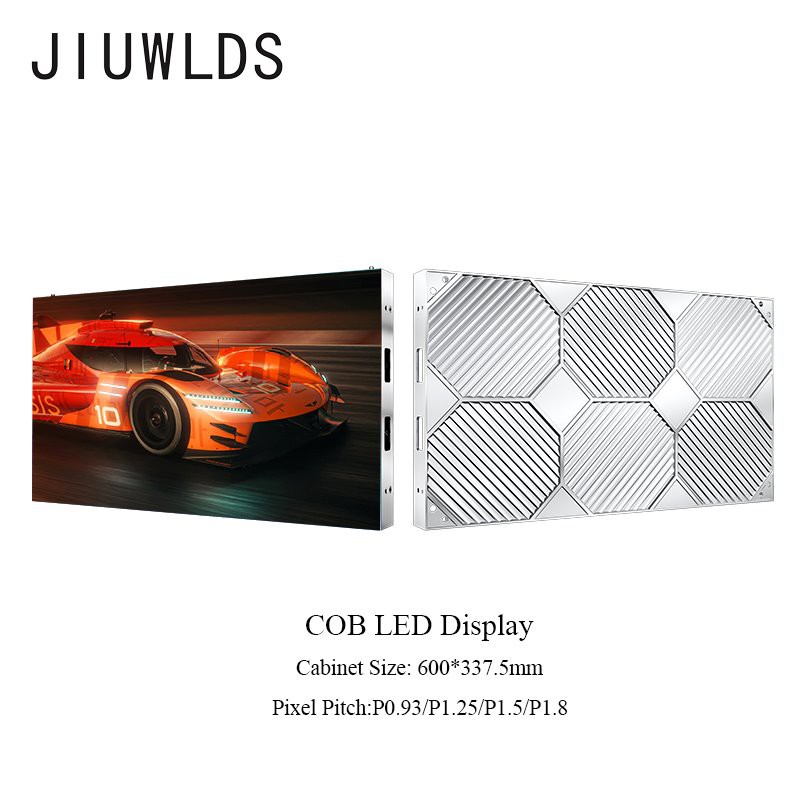

Pannal LED COB Flip Chip

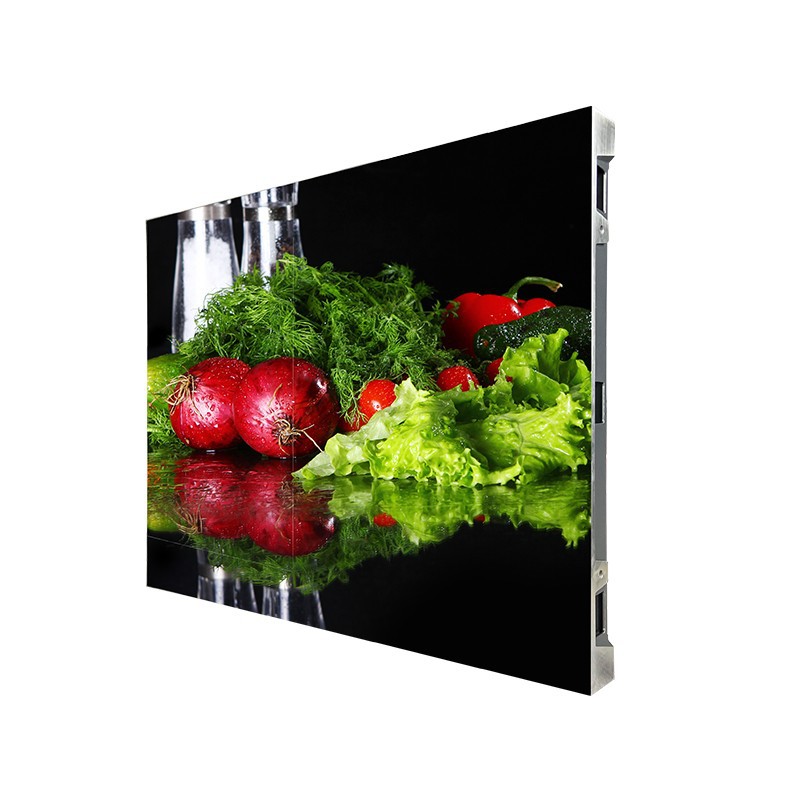

Meud caibineat: 600 * 337.5mm
Meud modal: 150*168.75mm
Pitch Pixel: P0.9/P1.25/P1.53/P1.86

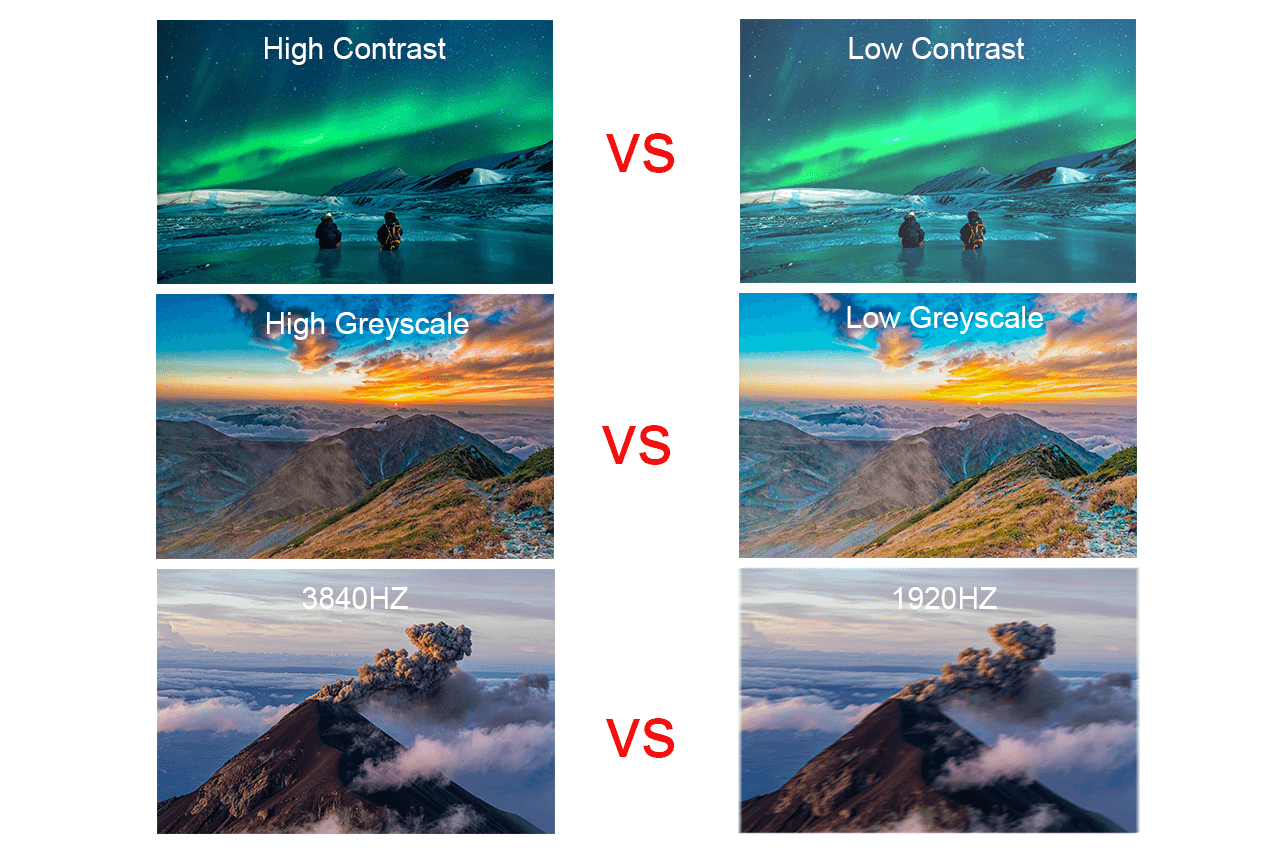

Ìre Ùrachaidh Àrd
Àrd Duslach-Ìre dearbhaidh
Ìre àrd Shockproof
Ìre àrd uisge-dhìonach
Ro-ràdh Bathar

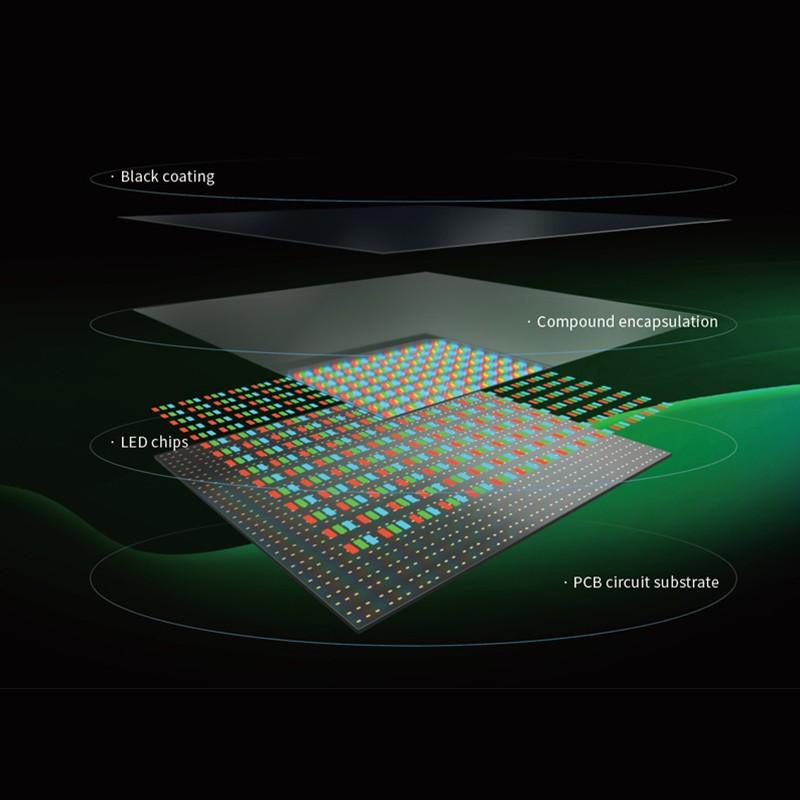

Tha Pannal Flip Chip Cob LED cuideachd a’ ciallachadh COB, no Chip on Board, na theicneòlas adhartach LED far a bheil a’ chip LED air a chuir gu dìreach air a’ PCB.
Chan eil a’ chip air a chuairteachadh ann an còmhdach traidiseanta LED. An àite sin, tha e fosgailte don àrainneachd a-muigh agus air a chuairteachadh le stuth polymer follaiseach gus a dhìon.
Tha an dòigh togail seo a’ ceadachadh sgaoileadh teas nas fheàrr, iomsgaradh nas àirde, agus dathan nas beòthaile.
Feartan toraidh
Bidh teicneòlas Flip Chip COB LED a ’leasachadh coileanadh taisbeanaidh agus earbsachd leis an dealbhadh aonaichte aige. Leis nach bi e a’ cleachdadh soldering traidiseanta no badan fa leth airson gach piogsail, faodar an raon piogsail a dhèanamh nas lugha agus faodaidh barrachd piogsail a dhol a-steach don aon raon. Bidh seo ag àrdachadh an rùn agus a’ cur barrachd mion-fhiosrachaidh ris an ìomhaigh, a’ dèanamh an dealbh iomlan nas soilleire.
Air sgàth nàdar a’ phacaid COB, tha uachdar an taisbeanaidh a’ nochdadh tònaichean cùl-raoin nas dorcha, a’ leantainn gu iomsgaradh nas fheàrr. Bidh seo a’ cur ri soilleireachd ìomhaigh agus toirt seachad mion-fhiosrachaidh, ga dhèanamh freagarrach airson tagraidhean a dh’ fheumas coileanadh lèirsinneach àrd-inbhe.
A rèir prionnsapalan earbsachd, mar as lugha de phuingean brisidh no puingean ceangail a tha aig toradh, is ann as earbsaiche a tha e.
Bidh pacadh Pannal LED Flip Chip Cob a’ lughdachadh na puingean brisidh sin le bhith a’ cur chips LED gu dìreach air a’ PCB agus gan seulachadh. Bidh seo a 'leasachadh seasmhachd agus a' lùghdachadh cunnart fàilligeadh.

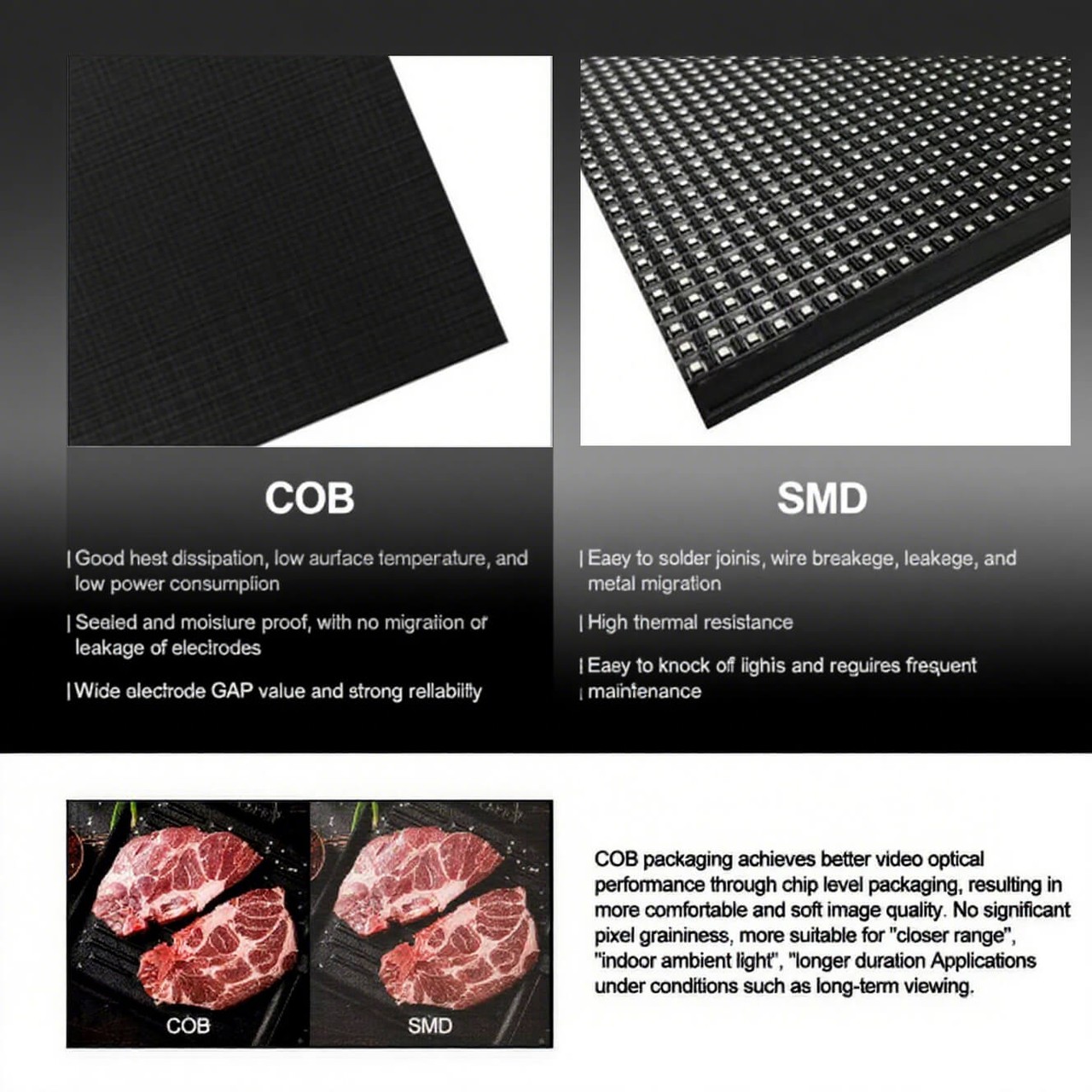

Ann an taisbeanaidhean traidiseanta SMD LED, tha na grìogagan lampa fosgailte agus air an sàthadh air a ’PCB. Faodaidh iad tuiteam dheth gu furasta ma thèid suathadh no bualadh orra rè cinneasachadh no stàladh.
Ma thèid a mhilleadh, mar as trice bidh feum aig luchd-càraidh air luchd-obrach teignigeach gus am modal ath-reic no ath-nuadhachadh, ag àrdachadh feumalachdan cumail suas.
Bidh taisbeanaidhean COB a’ tabhann dìon nas fheàrr. Mar thoradh air an ìre dìon làidir, tha teicneòlas COB nas seasmhaiche ri buaidh chorporra, a’ lughdachadh cunnart milleadh rè còmhdhail no stàladh.
Iarrtasan agus Stàladh

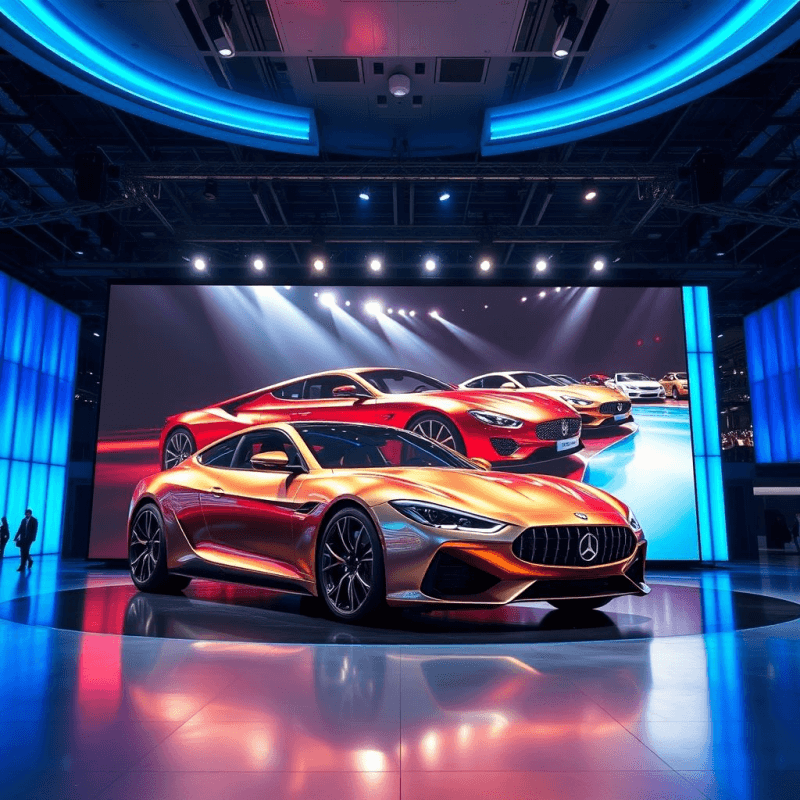

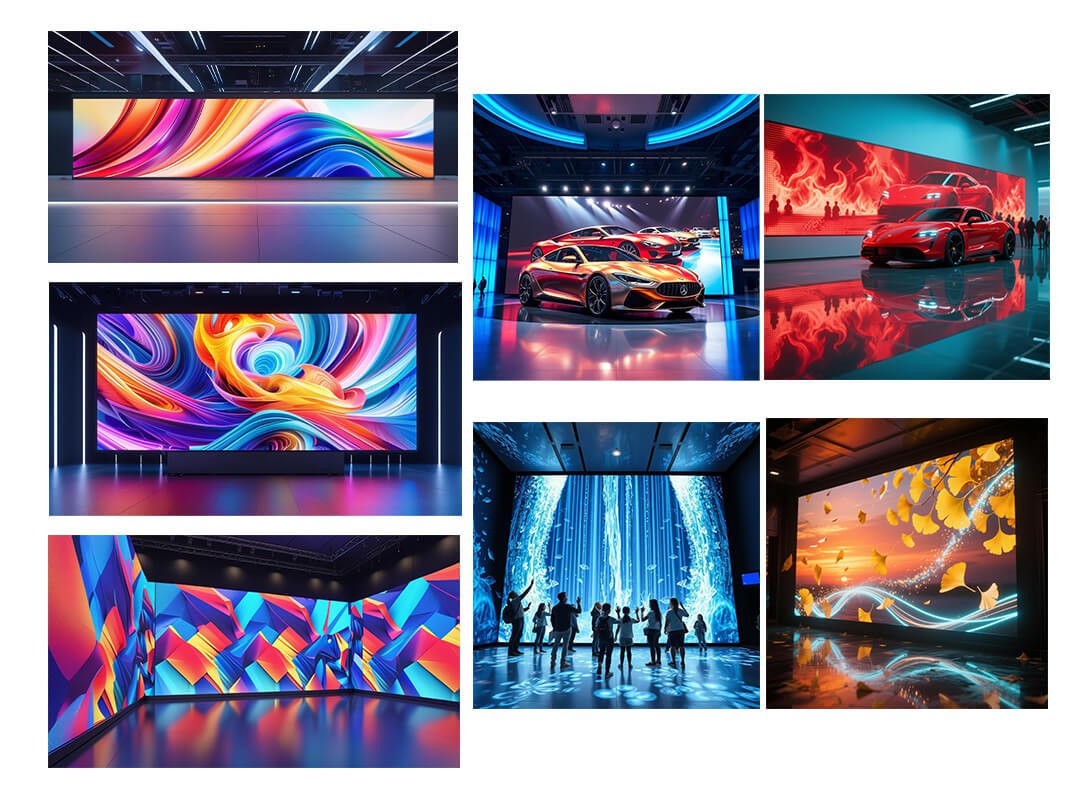

Leis gu bheil feartan dùmhlachd picteil àrd, soilleireachd àrd agus iomsgaradh àrd aig scrionaichean COB LED, faodar an cleachdadh gu farsaing ann an iomadh raon. Am measg nam prìomh shuidheachaidhean tagraidh tha: Soidhnichean didseatach, Sanasachd malairteach, seòmar co-labhairt msaa.
Stiùireadh stàlaidh

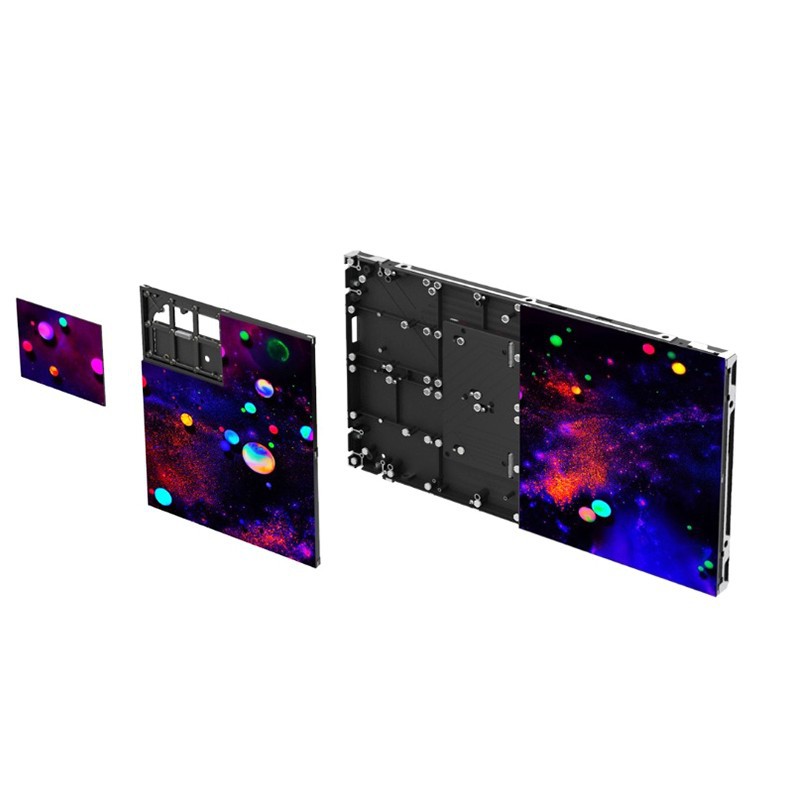

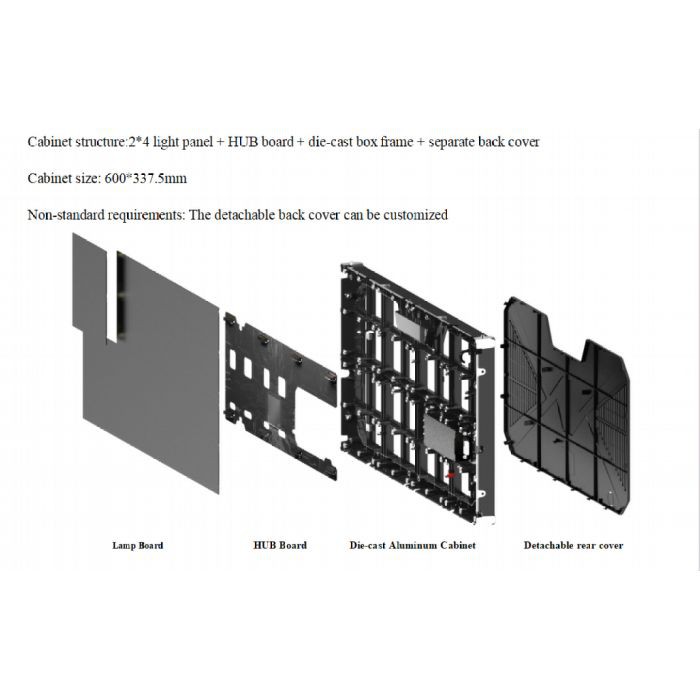

Bidh co-chruinneachadh a’ chaibineit a’ leantainn-Mar as trice bidh Pannal LED Flip Chip Cob a’ glasadh ri chèile a’ cleachdadh ceangal magnetach no sgriothan- camagan stèidhichte. Dèan cinnteach gu bheil am frèam no an cliath taic a rèir cumadh a’ bhalla mu dheireadh. Co-thaobhadh a h-uile modal gu faiceallach mus cuir thu spionnadh air an t-siostam; faodaidh cumhachd ro thràth leantainn gu mì-thaobhadh no claisean faicsinneach a’ nochdadh air an taisbeanadh.
Às deidh an stàladh, dearbhaich seasmhachd an t-siostam rè deuchainn. Le bhith a ’ruith an taisbeanaidh airson 24 gu 48 uairean a’ dearbhadh gu bheil an comharra ag obair gu ceart, gu bheil an soilleireachd èideadh, agus gu bheil comharran modal sam bith air an taisbeanadh. Bidh an ceum seo gu tric air a ghabhail a-steach mar dheuchainn “briseadh a-steach” gus cùisean falaichte a lorg mus dèanar dì-bhugachadh mu dheireadh.
Sònrachaidhean Bathar
|
Sònrachadh |
P0.9375 |
P1.25 |
P1.5625 |
P1.875 |
|
|
Meud modal COB (mm) |
150×168.75 |
||||
|
Fuasgladh pannal |
640×360 |
480×270 |
384×216 |
320×180 |
|
|
Meud aonad taisbeanaidh |
27 òirleach (600 × 337.5 × 32mm) |
||||
|
Cuideam aonad (kg) |
4.2 |
||||
|
Dealbhadh Circuit |
Cathod coitcheann |
||||
|
Gile cothromachadh geal (nits) |
600 |
||||
|
Ìre ùrachaidh (Hz) |
1920–3840 |
||||
|
Co-mheas coimeas |
20000:1 |
||||
|
A' coimhead Ceàrn |
160 ceum còmhnard |
||||
|
Voltage a-steach |
AC 100-240V 50/60Hz |
||||
|
Caitheamh cumhachd as àirde |
66W / aonad; 330W/m² (aig 600nits) |
||||
|
Teisteanasan |
CCC, CE, FCC, ROHS |
||||
An t-Seirbheis againn
Tha JIUWLDS a’ toirt seachad fuasglaidhean taisbeanaidh LED coileanta agus gnàthaichte.
Stèidhichte air an t-suidheachadh tagraidh agad, tha sinn a’ moladh na toraidhean as freagarraiche dhut agus dealbhadh dòighean stàlaidh iomchaidh a rèir meud agus suidheachadh na làraich.
Rè cinneasachadh, bidh sinn a’ cur an gnìomh smachd càileachd teann aig a h-uile ìre-bho stuthan amh gu toraidhean deireannach.
Às deidh an lìbhrigeadh, bidh sinn a’ cumail sùil air logistics ann an àm fìor agus a ’cumail fios riut.
Ma thachras tu air ceist sam bith, na bi leisg fios a chuir thugainn. Tha sinn toilichte do chuideachadh. Tha JIUWLDS a’ tabhann taic air-loidhne 24/7, agus tha na teicneòlaichean againn deiseil airson do chuideachadh aig àm sam bith.
Ceistean Cumanta
C: A bheil e ceart gu leòr mo shuaicheantas a chlò-bhualadh air toradh?
A: Tha. Tha sinn a 'toirt taic do OEM / ODM.
C: Dè mu dheidhinn an ùine lìbhrigidh agad?
A: San fharsaingeachd, bheir e 1-10 làithean-seachdain às dèidh a 'faighinn do thasgadh. Tha an ùine lìbhrigidh sònraichte an urra ri na stuthan agus meud an òrduigh agad.
C: Dè mu dheidhinn teirm a’ bharantais agad?
A: 2 - 5 bliadhna barantas. Ma tha ceist sam bith agad mu dhealbhadh structar, duilgheadas stàlaidh, duilgheadas siostam, mar a dh’ atharraicheas tu an scrion… na gabh dragh, tha sgioba proifeasanta às-reic againn gus na ceistean agad fhuasgladh às deidh dhut òrdugh a chuir. Agus cuidichidh an innleadair reic sònraichte agad thu gus faighinn thairis air duilgheadasan sam bith.
